Cadres et accessoires
Cadres

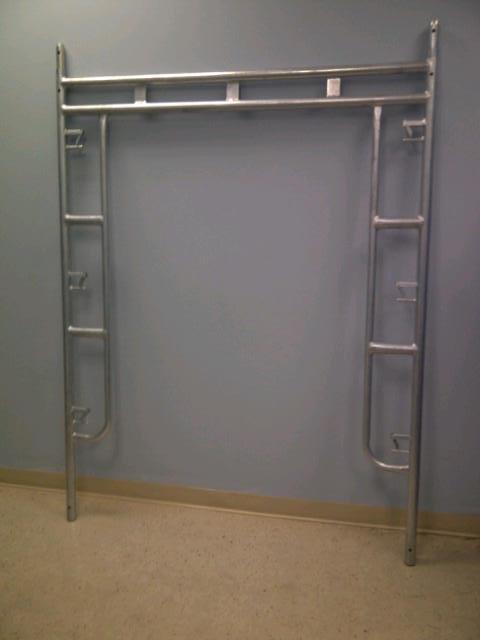

CADRES CLASSIQUES PERMETTANT LE PASSAGE
| Code | Dimension | Produit | Type de verrouillage | Espacement entre les éléments de verrouillage | Poids |
| 206078 | 5’W X 6’6”H | Cadre permettant le passage | Verrouillage rapide | 4’ | 41.7lbs(19kg) |
| 204878 | 4’W X 6’6”H | Cadre permettant le passage | Verrouillage C | 27-3/4” | 55.8lbs (25.3kg) |
| 203678 | 3’W X 6’6”H | Cadre permettant le passage | Verrouillage C | 27-3/4” | 51.5lbs (23.3kg) |

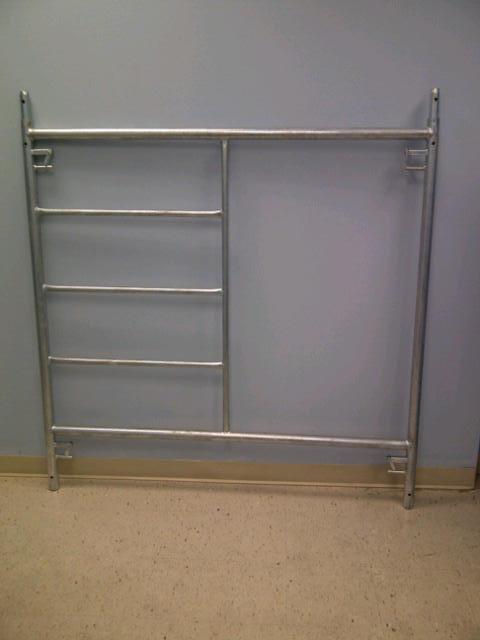

Cadre d’échafaudage
| Code | Dimension | Produit | Type de verrouillage | Espacement entre les éléments de verrouillage | Poids |

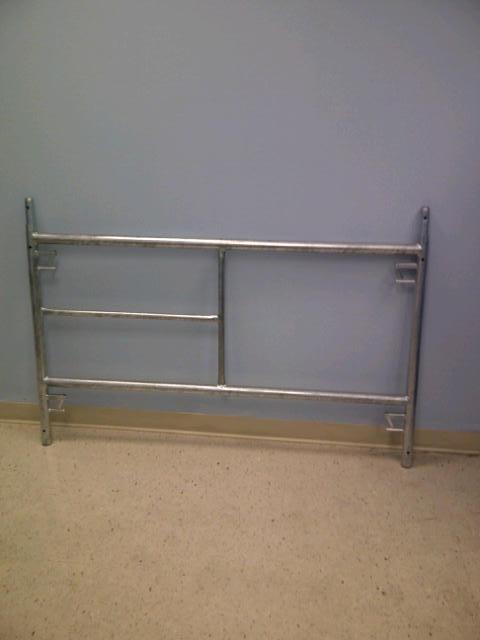

| 206061 | 5’W X 5’H | Cadre d’accès | Verrouillage inversé | 4’ | 40.8lbs(18.5kg) |

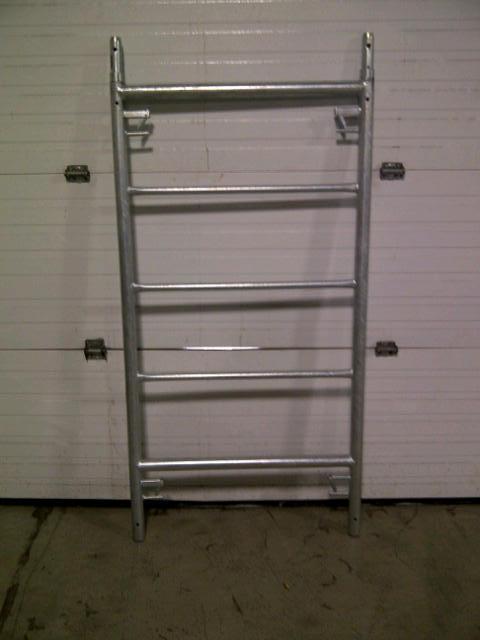

| 203060 | 30” X 5’ H | Cadre d’échelle | Verrouillage inversé | 4’ | 29.7lbs (13.5kg) |
| 206036 | 5’ W X 3’ H | Cadre d’accès | Verrouillage inversé | 4’ | 29.5lbs (13.4kg) |
| 206060 | 5’ W X 5’ H | Cadre de marche | Verrouillage C | 27-3/4” | 40.5lbs(18.4kg) |
CONTREVENTEMENT – A trou poinçonné
| Code | Espacement entre les cadres | Espacement des goujons | Poids |
| 230724 | 7’ | 2’ | 10.4lbs(4.7kg) |
| 231024 | 10’ | 2’ | 14.6lbs(6.6kg) |
| 230548 | 5’ | 4’ | 9.2lbs(4.2kg) |
| 230748 | 7’ | 4’ | 11.5lbs(5.2kg) |
| 231048 | 10’ | 4’ | 15.3lbs(6.9kg) |
| 230727 | 7’ | 27-3/4” | 10.6lbs(4.8kg) |
| 231027 | 10’ | 27-3/4” | 14.6lbs(6.6kg) |
Accessoires
Dispositifs de sécurité aux extrémités ouvertes
Descriptif :
Code : 222000
Agissent comme garde-corps aux extrémités ouvertes des plateformes, si besoin.
Poids : 12.6 LBS (5.7KG).
NOTE : les systèmes de garde-corps doivent être installés le long de tous les côtés et extrémités ouverts des plateformes conformément au règlement de l'OSHA.
Plaque de base pivotante
Descriptif :
Code : 250016
Une plaque de même taille que la plaque de base permet d’installer le cadre sur des surfaces inégales et en pente. La plaque comporte quatre trous pour les clous.
NOTE : les systèmes de garde-corps doivent être installés le long de tous les côtés et extrémités ouverts des plates-formes conformément au règlement de l'OSHA.

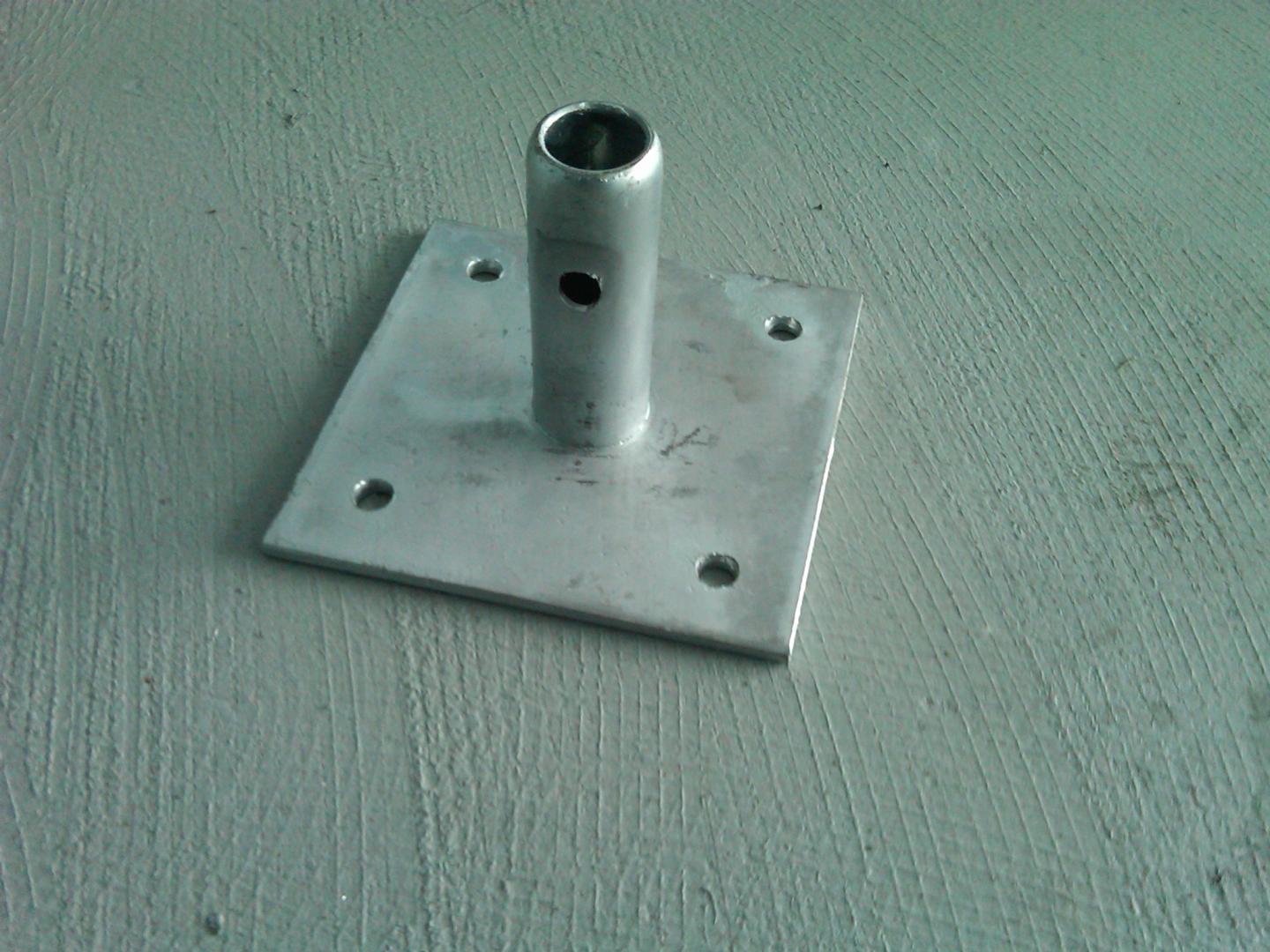

Plaque de base fixe
Descriptif :
Code : 250006
La plaque de base fixe de 6" x 6" sert de base à l’assemblage du cadre sur des surfaces planes. La plaque comporte quatre trous pour les clous.
Finition : thermolaquage ou galvanisation à chaud.
Poids : 2.2 LBS. (1KG)
NOTE : les systèmes de garde-corps doivent être installés le long de tous les côtés et extrémités ouverts des plates-formes conformément au règlement de l'OSHA.
Verrouillage et goupilles
Options disponibles : verrouillage rapide, verrouillage flap, verrouillage flip, verrouillage par gravité, verrouillage Rivet, verrouillage C , verrouillage V.
Options disponibles : Goupille de sécurité rosette, goupille à ressort fendue, goupille à rivet, ressort de blocage.
Goupilles
Descriptifs :
Code : 201138
Goujon 9”long X 1-3/8” de diamètre extérieur ou 1.412” de diamètre extérieur avec embase 1”. Finition : électroplacage.
Poids: 1.11 LBS /0.50KG
NOTE : les systèmes de garde-corps doivent être installés le long de tous les côtés et extrémités ouverts des plates-formes conformément au règlement de l'OSHA.
Stabilisateurs
Les stabilisateurs augmentent la surface de base pour stabiliser l'échafaudage mobile.
Ils se fixent fermement sur les cadres et rendent possible la construction de la tour mobile à un niveau plus élevé.
Poids: 22LBS(9.98KG)
Garde-corps et poteaux de garde-corps

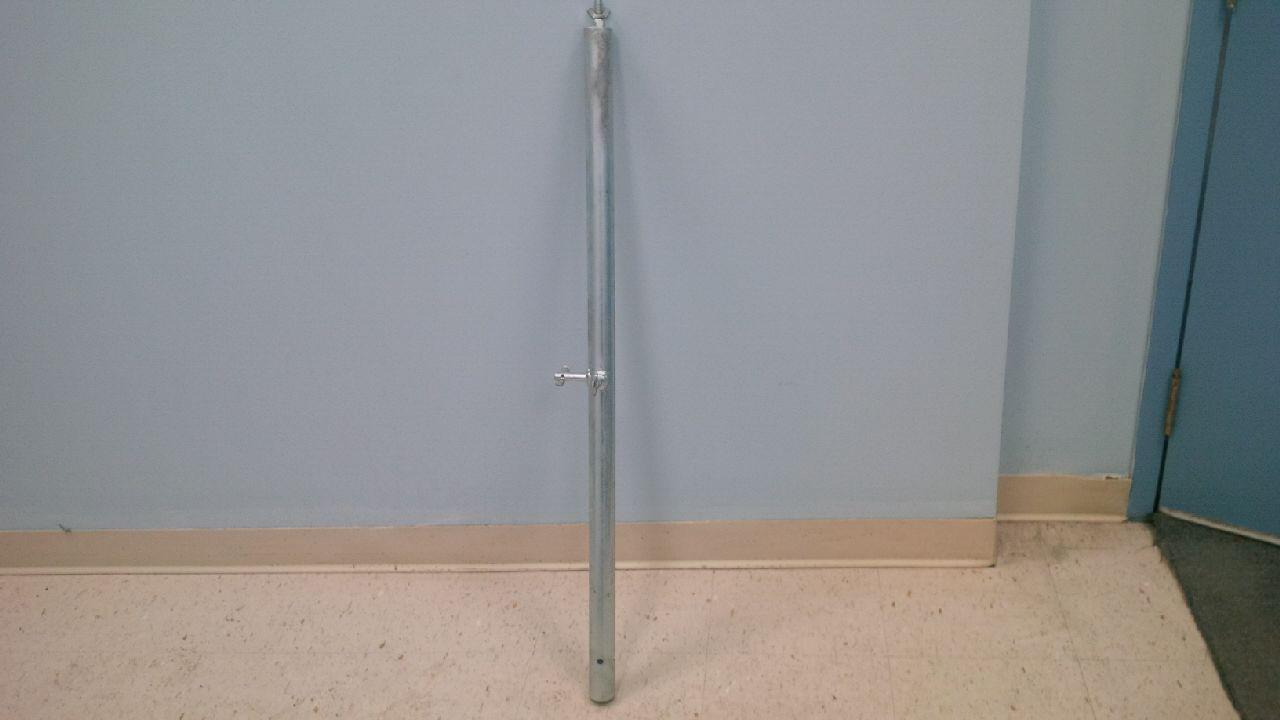

Poteaux de garde-corps
Les poteaux de garde-corps se fixent aux cadres d'échafaudage et offrent des points de fixation pour la rampe supérieure et les rampes intermédiaires.
Garde-corps
Fabriqué en tube de 1" de diamètre extérieur x 0,07" (1-1/4″ de diamètre extérieur pour le garde-corps de 10′).
| Code | Distance entre les trous | Poids |
| 222030 | 30” | 1.9 LBS (0.86KG) |
| 222060 | 5’ | 3.62LBS (1.64KG) |
| 222084 | 7’ | 5.0LBS (2.27KG) |
| 222120 | 10’ | 9.3LBS (4.21KG) |

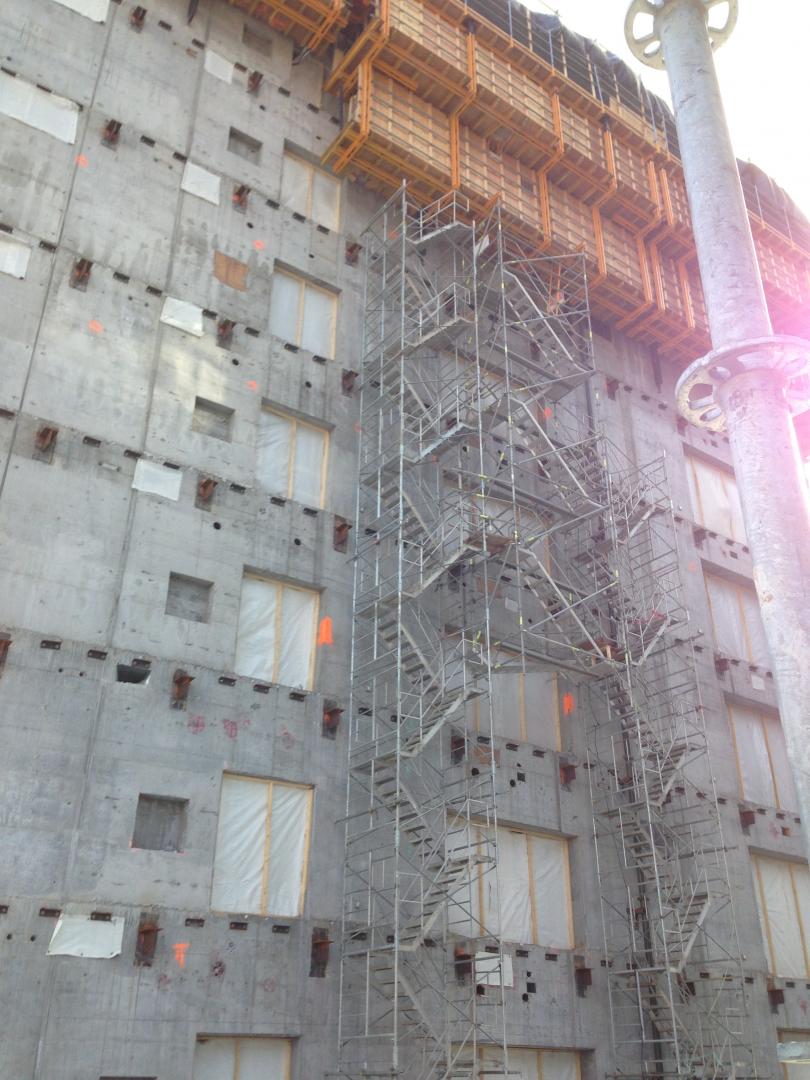

Escalier en aluminium
Escalier intérieur
Doté de mains courantes, notre escalier intérieur permet de monter en toute sécurité sur tout type d’échafaudage. Les mains courantes peuvent être montées en même temps que l’échafaudage ou après son assemblage. L'escalier possède une marche de 22" de large et des paliers à l’une des extrémités, destinés à être utilisés avec des cadres de 5' de haut, ou avec un système à rosettes. Finition : Tout en aluminium.
| Code | DESCRIPTION | Poids |
| 260705 | Escalier 7’x5’ | 50LBS/22KG |
| 260715 | Main courante extérieure | 18LBS/8KG |
| 260725 | Main courante intérieure | 13LBS/6KG |
Poulie de potence et poteau de potence
Poulie de potence
En fonte malléable avec des crochets de verrouillage pivotants forgés. L'ensemble est électroplaqué pour le protéger de la rouille. Le crochet est forgé à chaud pour assurer une capacité de charge optimale.
Modèle : 250510
La charge de travail de sécurité est de 150lbs.
Tailles disponibles : 10” et 12”.
Diamètre de la corde : 1” max.
Poids : 13.3 lbs (6.03kg) pour celui de 10” et 14.6lbs (6.6kg) pour celui de 12”.
Potence :
Modèle pour travaux lourds : 250500
Finition : Thermolaquage ou galvanisation à chaud.
Capacité : 250lbs
Poids : 34.8lbs (15.8kg).
Modèle à tête pivotante : 250505
La tête pivotante tourne à 360°. Boucle d’acier fermée pour le crochet de la roue.

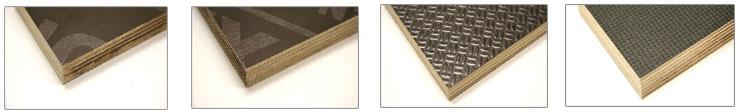

Contreplaque marine
Placages en bouleau ou peuplier réticulés, recouverts d’un film de résine phénolique renforcée de 120g/m2 ou de grade supérieure sur les deux faces. Bords et côtés scellés sur tout le contour pour répondre aux exigences poussées des chantiers de construction et du coffrage en béton où les plateformes en aluminium sont utilisées, notamment en termes de caractéristiques de surface des panneaux en bois.
Toutes les contreplaques vernis que nous commercialisons sont fabriquées à partir de placages et de films de surface phénoliques provenant des meilleurs fabricants du monde.
Epaisseur : 12, 15, 18, 20, 21 mm et autres
Nombre de couches : de 5 à 21, en fonction de l'épaisseur requise
Option de surface : Grillage métallique ayant des propriétés antidérapantes
Disponible en : Bouleau, peuplier, surface de riz, surface grillagée

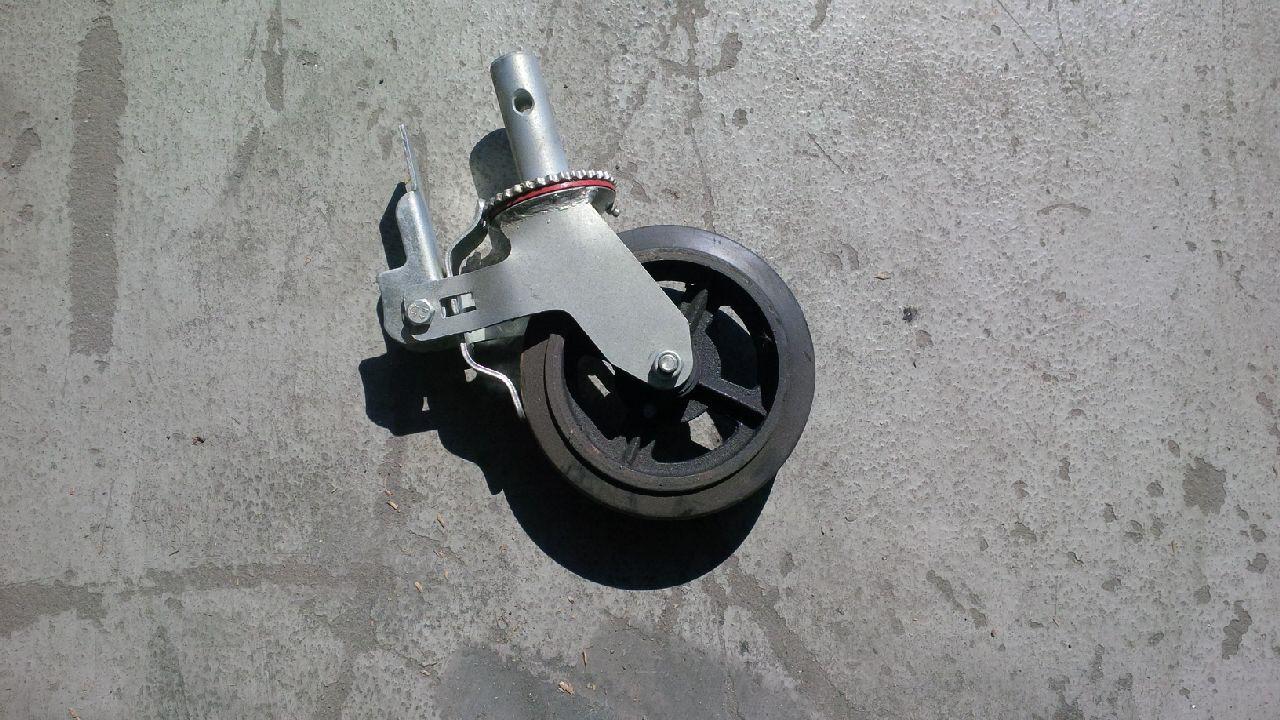

Roulettes d’échafaudage
La gamme de roulettes a été spécialement conçue pour les échafaudages.
Grâce au disque de frein et au verrou de pivotement à dents de scie profondes, la poignée de commande verrouille facilement le pivot et la roue simultanément.
Caractéristiques :
Pivot : 2 rangées de roulements à billes dans des circuits supérieurs et inférieurs usinés et trempés
Pieds : plaque d'acier épais moulé
Pivot : boulon et écrou avec circuit forgé
Roulement de roue : rouleau, roulement à billes
Type de roue : caoutchouc/acier/phénolique
Finition : zingage
| 250108 | 191156 | 191187 |
| Code | Description | Capacité | Poids |
| 250108 | boîtier caoutchouc/acier | 600lbs | 12lbs (5.5kg) |
| 191156 | roue 8” phénolique | 900lbs | 12.5lbs(5.67kg) |
| 191187 | roue 8” phénolique & Jack | 1100lbs | 18lbs (8.1kg) |

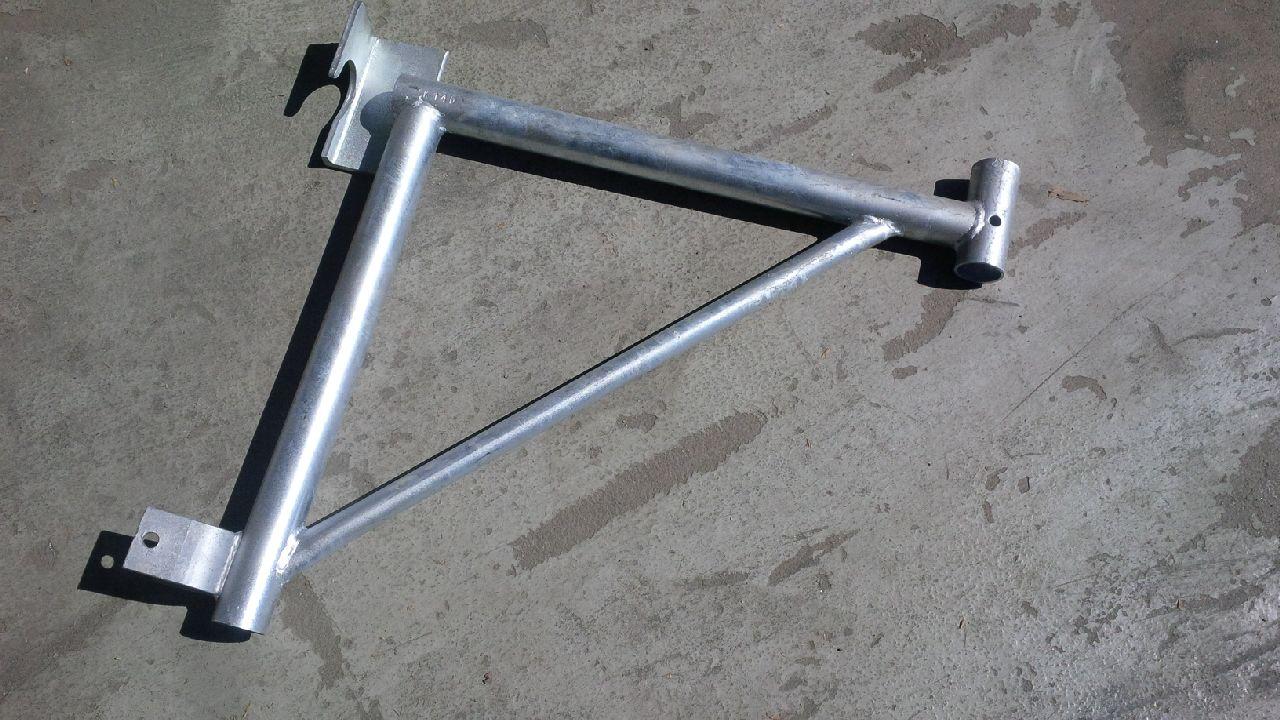

Consoles
| Consoles latérales | Consoles latérales | Console d'extrémité | Console réglable |
| 240112-12" 8LBS | 241112-12" 11LBS | 240220 | 242030 |
| 240120-20" 11LBS | 241124-24" 14LBS | Thermolaquage | De 20" à 30" |
| Poids : 11lbs (5kg) | Finition : thermolaquage | ||
| Poids : 12.2lbs (5.5kg) |
Les consoles latérales sont utilisées pour étendre la zone de travail vers l'extérieur et rendre la plateforme de travail plus large. Nous avons différentes consoles latérales pour 1, 2 ou 3 madriers respectivement. Les finitions sont disponibles en thermolaquage et en galvanisation à chaud.
REMARQUE : Les consoles latérales et d'extrémité ne sont pas destinées au stockage de matériaux.
Contreventements horizontaux diagonaux
Les contreventements diagonaux horizontaux offrent une stabilité diagonale d'angle à angle aux échafaudages avec des croisillons.
Fabriqué en tube pré-galvanisé de 1” de diamètre extérieur x 0.07 ”.
| CODE | DISTANCE ENTRE LES CADRES | LARGEUR DES CADRES | POIDS |
| 220071 | 7’ | 5’ | 6.8lbs(3kg) |
| 220100 | 10’ | 5’ | 9lbs(4.1kg) |
Diagonales pour échafaudage
Comme leur nom l’indique, les diagonales pour échafaudage sont des contreventements diagonaux horizontaux possédant des connecteurs spéciaux aux extrémités pour se fixer aux pieds du cadre.
Ils sont très résistants et fabriqués en tube de 1,69" de diamètre extérieur x 0,095". Thermolaquage ou finition galvanisée à chaud.
| CODE | DISTANCE ENTRE LES CADRES | LARGEUR DES CADRES | POIDS |
| 227236 | 7’ | 3’ | 15.5 lbs (6.9kg) |
| 227248 | 7’ | 4’ | 16lbs (7.3kg) |
| 227260 | 7’ | 5’ | 16.8lbs (7.6kg) |
Cadres et accessoires

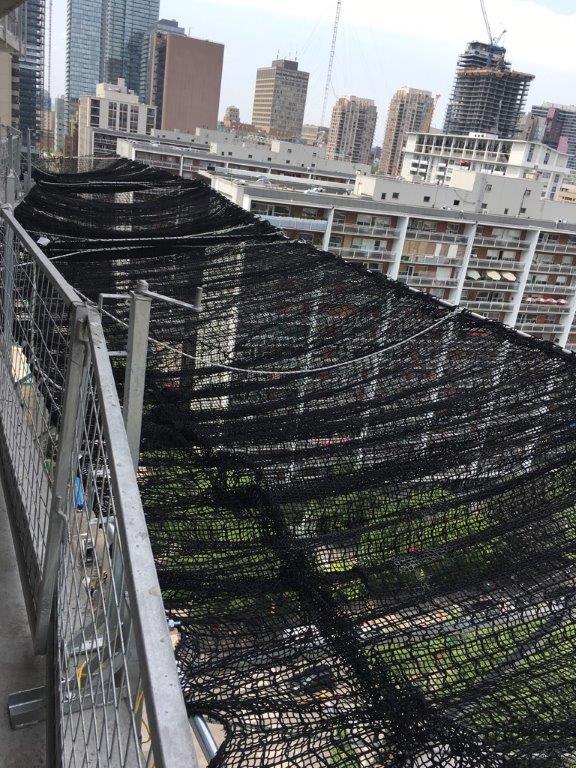

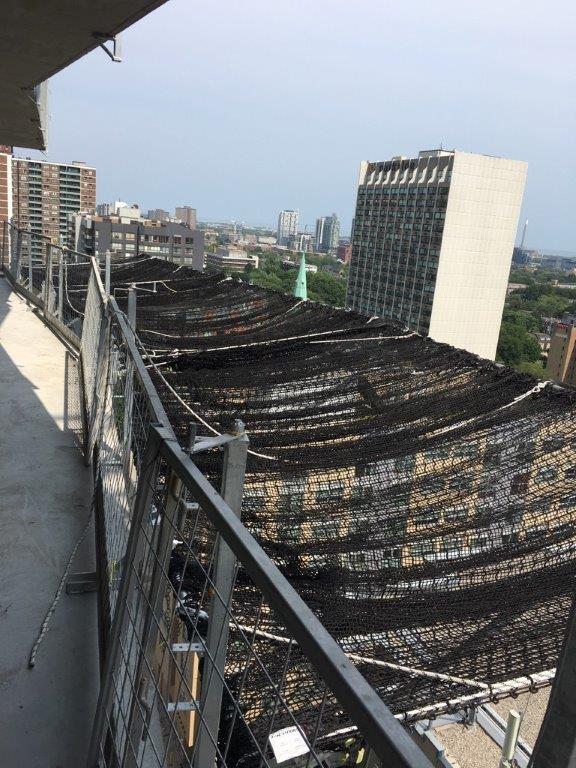

Filet de chutes à débris
