Cadres d’étaiement et accessoires
CADRES D’ÉTAIEMENT EN ACIER
Les cadres d’étayage supportent parfaitement les charges lourdes. Chaque pied peut soutenir jusqu'à 10 000 livres en toute sécurité.
Descriptif du tube :
Pieds : 2-3/8” de diamètre extérieur, 0.154 épaisseur de paroi
Cadre 4x4, 48.8lbs/pc (22.15 kg) # 300404
Cadre 4x6, 69.3lbs/pc (31.45 kg) # 300406

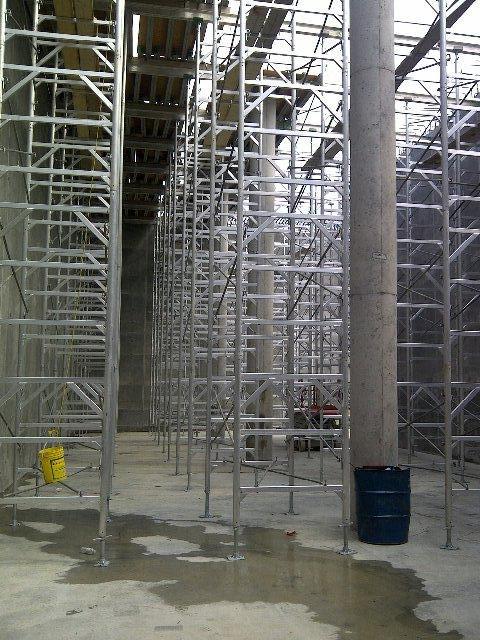

CADRES D’ÉTAIEMENT EN ALUMINIUM
Ces cadres sont fabriqués en 6061T6 et ont un rapport de charge/poids supérieur à tout autre système d'étaiement en acier.
Dimension et poids :
| Cadre 4×4 | 26lbs/pc(11.8kg) | #301404 |
| Cadre 4×6 | 41lbs/pc(18.6kg) | #301406 |
| Cadre 4×8 | 53lbs/pc(24kg) | #301408 |
POTEAU GARDE-CORPS POUR PLANCHER
Spécificité :
Gamme : 5 pouces à 12 pouces
Poids : 24lbs(10.89kg)
Capacité : 67lbs (facteur de sécurité 3:1)
Le poteau garde-corps offre une protection dans les espaces ouverts, conformément à l'OSHA.
NOTE : des systèmes de garde-corps doivent être installés le long de tous les côtés et extrémités ouverts des plateformes, conformément au règlement de l'OSHA.

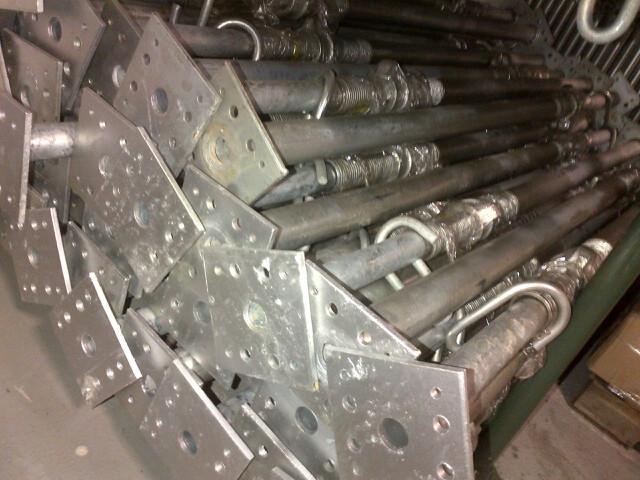

VÉRINS D’ÉTAIEMENT
Notre objectif est de parvenir à un excellent rapport qualité/prix. Cela nous permet de garantir la même capacité que celle des principaux fournisseurs.
|
Données techniques |
|||||
|---|---|---|---|---|---|
|
Vérins d’étaiement - Cold Galv. |
|||||
|
DESCRIPTION |
Code# |
Poids |
CHARGES ADMISES (LBS) |
||
|
|
|
(Kg) | (Lbs) |
FERMÉ |
OUVERT |
|
Vérin d’étaiement #0-( 3’10- 5’9) |
302000 |
14.2 |
30 |
8995 |
6084 |
|
Vérin d’étaiement #1-( 5’10-9’10) |
302100 |
17.2 |
38 |
8995 |
6084 |
|
Vérin d’étaiement #2- (6’6-10’8) |
302200 |
18.3 |
40 |
8900 |
4700 |
|
Vérin d’étaiement #3- (7’11-13’) |
302300 |
20.1 |
44 |
8500 |
2950 |
|
Vérin d’étaiement #4- (9’2-16’1) |
302400 |
24.8 |
55 |
8000 |
2070 |
|
- Toutes ces données sont basées sur des tests physiques effectués par des laboratoires indépendants. - Réglage de précision avec filetage extérieur - Galvanisation électrolytique - Tous ont un rapport de sécurité de 3:1 |
|||||

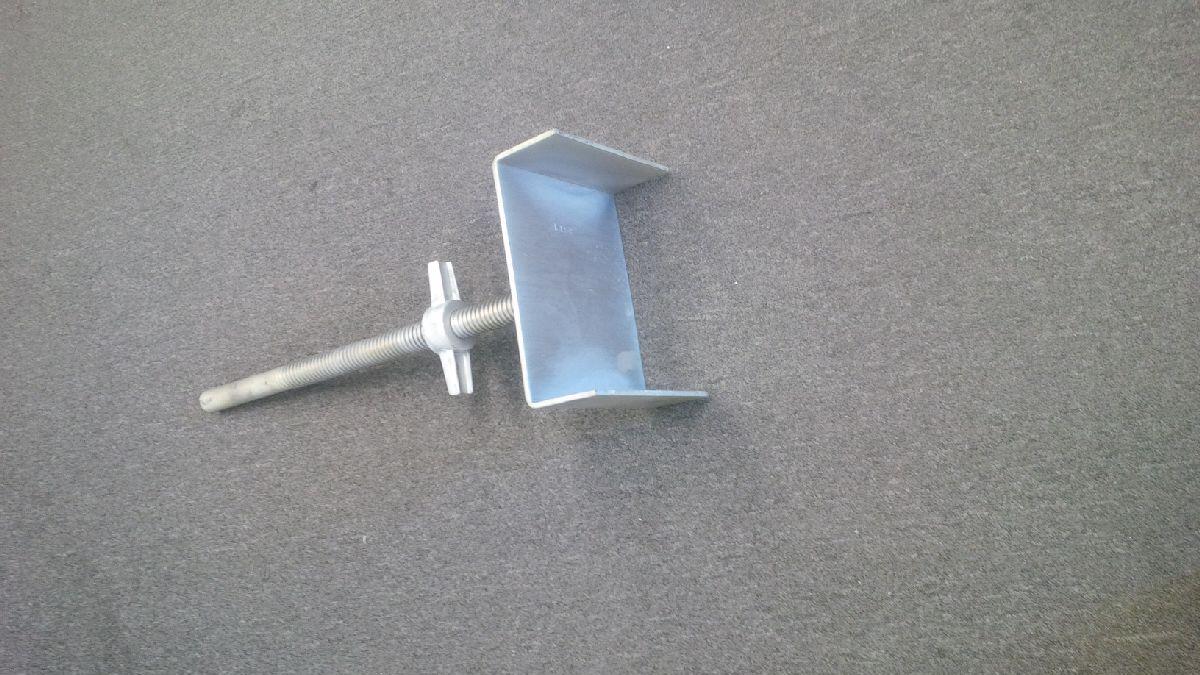

VÉRIN
Descriptif :
Finition : électroplacage
Poids : 13.9lbs (6.3kg)
Code : 300030
Tube d'acier creux de 1,90" de diamètre extérieur x paroi ¼“
ENTRETOISES
Fabriqué en tube galvanisé de 1" de diamètre extérieur x 0,100".
Dimensions disponibles :
| 325207 | 2×7 | 14lbs (6.35kg) |
| 325407 | 4×7 | 15lbs (6.5kg) |
| 325410 | 4×10 | 20.6lbs (9.34kg) |
Plaque de base fixe
Specificité :
Finition : thermolaquage ou électroplacage.
Poids : 5.5lbs(2.49kg).
Code : 332010

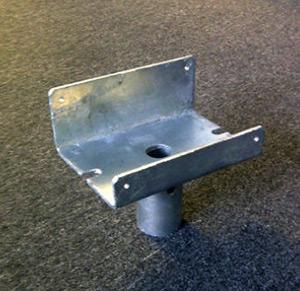

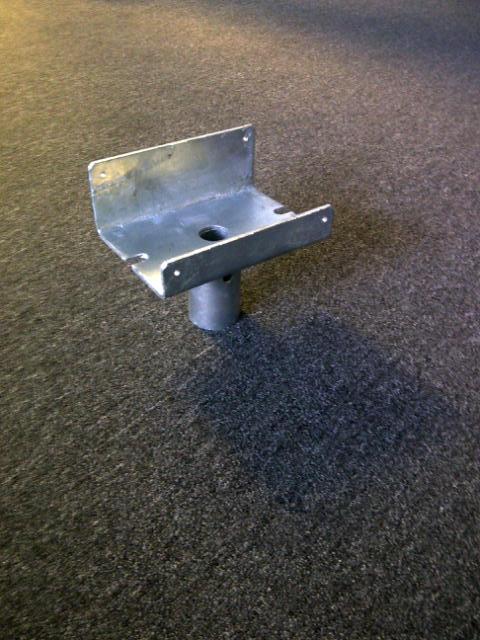

TÊTE EN J
Spécificité :
Finition : thermolaquage ou électroplacage.
Poids : 5.8lbs(2.63kg).
Code : 332020
Tête en J avec une embase de 3”; se fixe au vérin avec une goupille de bascule.
RACCORDS
Spécificité :
Dimension : 1.90 ” de diamètre extérieur x 7-1/2” L, et embase de ½”
Finition : éctroplacage, blanc.
Poids : 1.5lbs/pc (0.68kg)
Code AF: 300050
Code SF: 300060
PROP ALUMINIUM HD
Dimensions : 120, 250, 350, 480, 625
